Основа OEM-визуализации 4K UHD

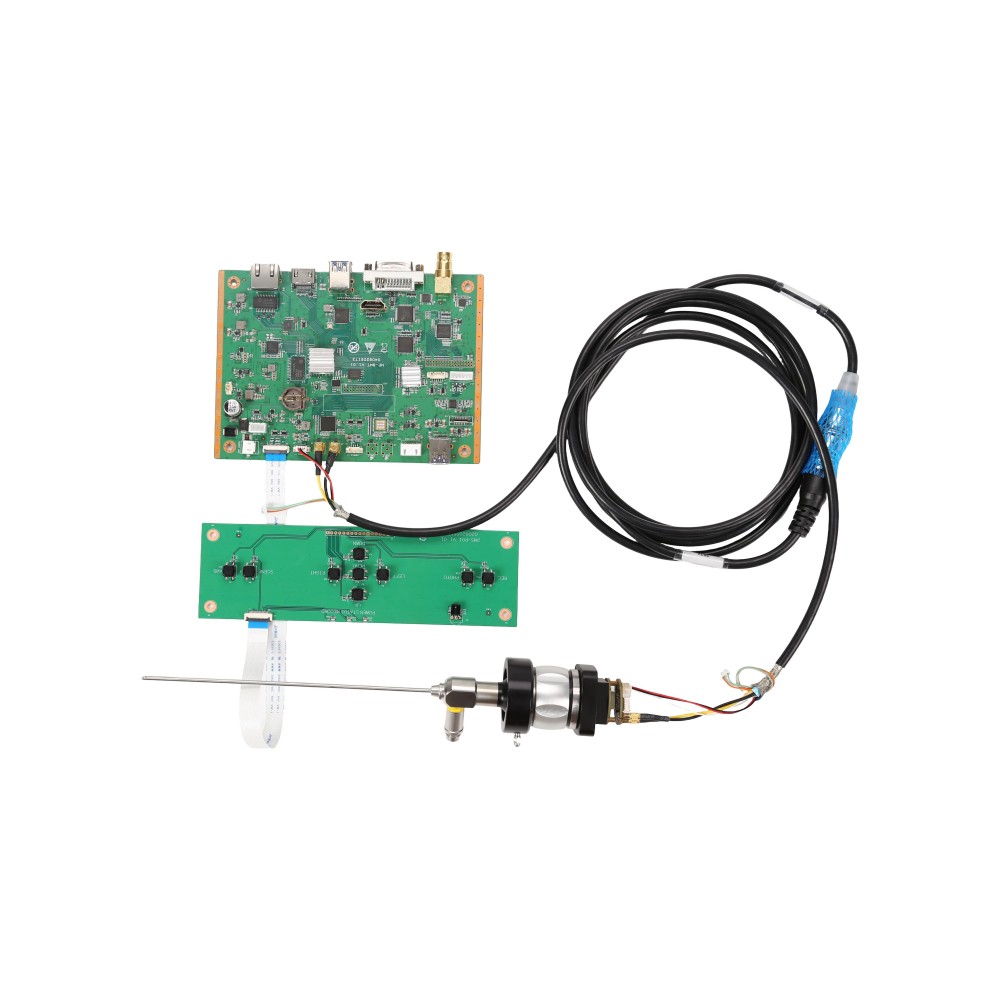

Комплект материнской платы 4K-камерной системы Camjoy CY2201K
В контексте нашей более широкой линейки медицинских систем визуализации 4K, CY2201K (модуль на базе 8MT Linux) позиционируется как высокоэффективная стандартизированная однокристальная основа нашей линейки Ultra-High-Definition. Предлагая элитную альтернативу чрезвычайно дорогим FPGA-архитектурам, он позволяет OEM/ODM-клиентам масштабировать премиальную 4K эндоскопическую визуализацию с беспрецедентной производственной синергией и 12-битной цветопередачей кинематографического уровня.
Стратегические OEM-синергии
CY2201K решает критическую производственную задачу для медицинских B2B-брендов: как добавить премиальный уровень 4K в ваш портфель инструментов жесткой эндоскопии без экспоненциального роста затрат на R&D и оснастку.
Доступность элитного 4K
Хотя наши модели абсолютного верхнего уровня используют сложные архитектуры Xilinx FPGA для обработки массивных алгоритмов, CY2201K работает на превосходно оптимизированной встроенной Linux-платформе. Это обеспечивает эталонную производительность 4K UHD без экстремальных затрат на сырье, связанных с FPGA-оборудованием.
Межуровневая совместимость CCU
Крупное производственное преимущество для B2B-клиентов: наши новейшие базовые системы 1080P используют точно такой же посадочный контур аппаратного PCB-шасси, как эта модель 4K 8MT. Вы можете проектировать и производить один внешний корпус основной консоли (CCU), полностью совместимый с обеими линейками.
Цвет кинематографического уровня
Как и все наши элитные 4K-системы, она обрабатывает необработанные данные непосредственно с сенсора и выводит 12-битную глубину цвета с поддержкой цветового пространства Rec.2020. Это дает значительно более богатую цветопередачу по сравнению с 8-битным выводом и обеспечивает сверхнизкое цветовое искажение (ΔC00 < 3).
Основные аппаратные характеристики
Сверхвысокое разрешение и тепловая стабильность
Несмотря на позиционирование как доступный уровень 4K, CY2201K ничем не жертвует в визуальной точности. Он разделяет премиальные оптические преимущества и надежное управление теплом, требуемые для тяжелых процедур в лапароскопии.
Импортный Sony 4K CMOS
Система использует один импортный CMOS-сенсор Sony размером 1/1.8 дюйма (или 1/1.2 дюйма). Она выводит безупречно стабильное разрешение UHD 3840x2160P при 60 кадрах/с, обеспечивая точную фиксацию каждой микроскопической анатомической детали.
Исключительные ТВ-линии
Сырые показатели разрешения — только половина картины. Продвинутая оптическая юстировка и однокристальная обработка модуля 8MT достигают исключительного горизонтального разрешения ≥ 1600–1800 ТВ-линий, формируя настоящую хирургическую резкость.
Раздельная архитектура ISP
В соответствии с нашими премиальными моделями CY2201K использует раздельную конструкцию процессора изображения ISP. Плата обработки остается в консоли, позволяя сверхкомпактной (Ø 28 мм), водонепроницаемой IP68 головке камеры оставаться идеально прохладной в руке хирурга.
Программное обеспечение и подключение
Преимущество встроенного Linux
Ядро embedded Linux предлагает максимально оптимизированную, устойчивую к сбоям среду, адаптированную для немедленного хирургического применения, в сочетании с глубокими сетевыми возможностями, редко встречающимися в начальных 4K-системах.
📺 Интеграция чистого 4K-вывода

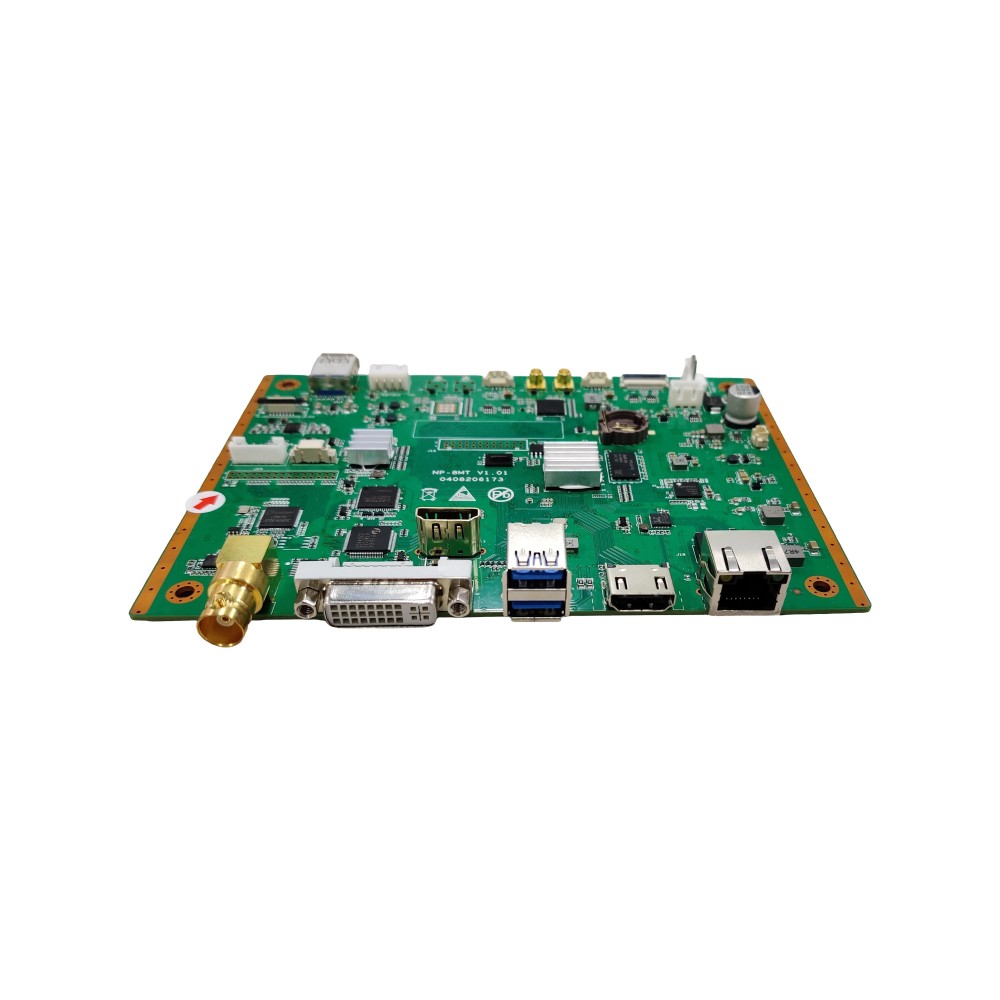

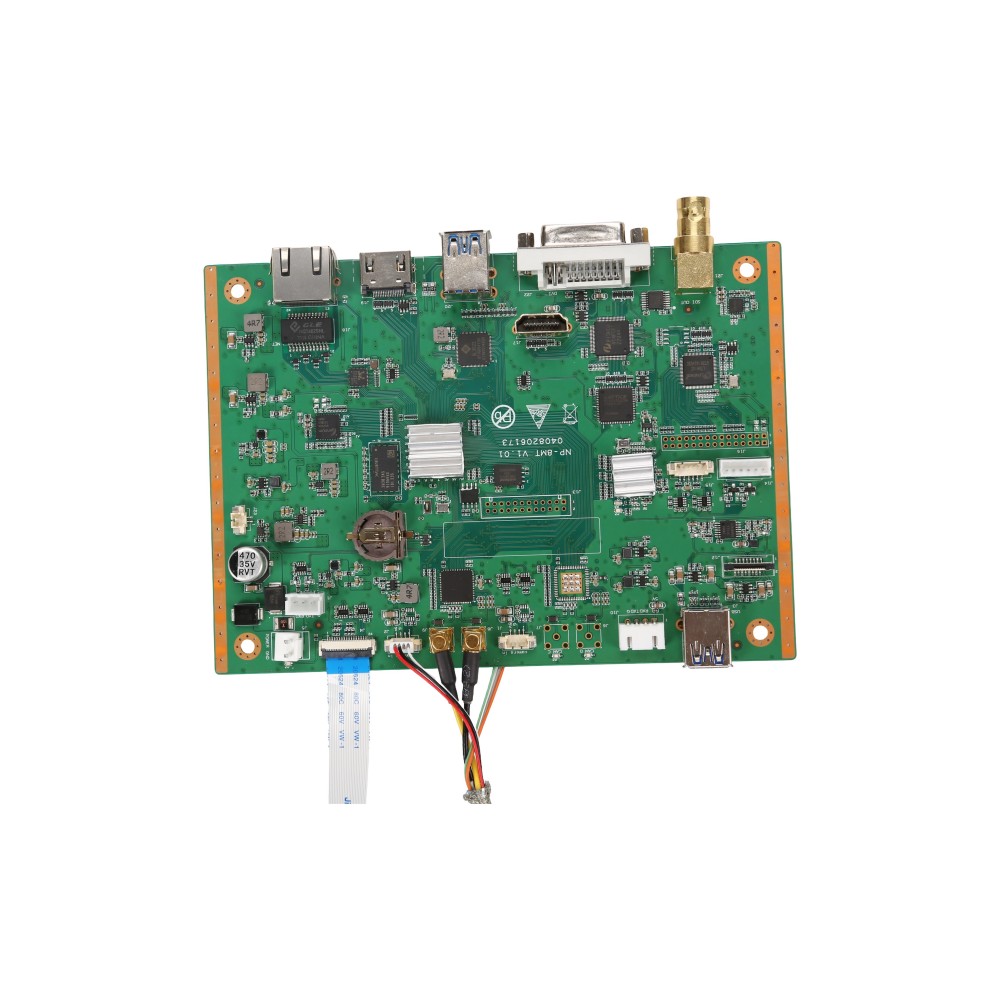

Разработано для прямого подключения к премиальным 4K медицинским мониторам. Плата обработки CCU (120×168 мм) предоставляет полный набор выходов: 2x HDMI (HDMI 1.4 + 2.0), DVI, 3G-SDI и 3x USB 3.0.
🌐 Сетевая интеграция и сенсорный интерфейс

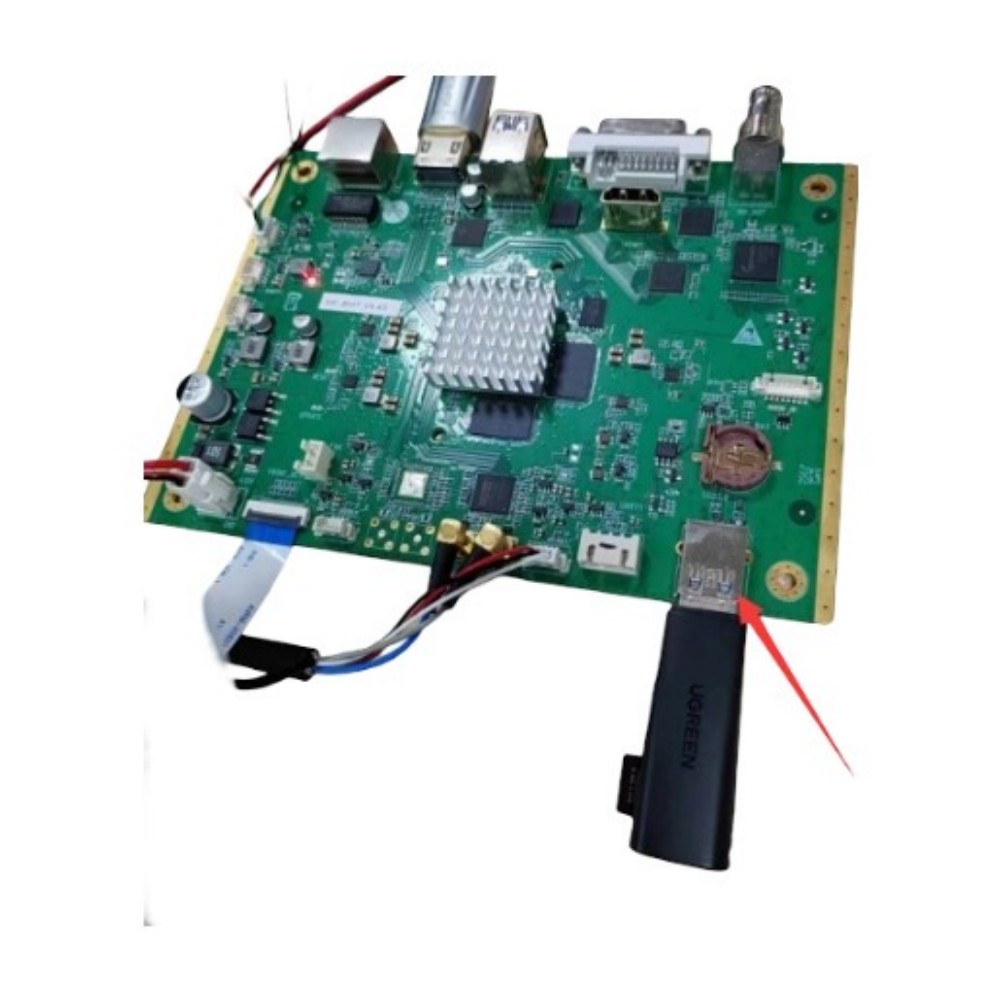

В отличие от базовых систем 1080P, Linux 4K 8MT изначально включает сетевой порт (NET). Это обеспечивает интеграцию со смартфонным приложением для удаленного просмотра и прямых трансляций. Локально система управляет 5" или 7" HD-сенсорным экраном и выполняет запись напрямую на USB для MP4-видео и 8MP JPG-фото.
Технические характеристики CY2201K
Окончательные инженерные параметры для бесшовной интеграции 4K-аппаратуры.
| Аппаратный компонент | Спецификация и параметр |
|---|---|
| Датчик изображения | 1/1.8" (или 1/1.2") импортный Sony CMOS |
| Разрешение видео | 3840 x 2160P (4K Ultra-High-Definition) |
| Частота кадров | Стабильные 60 FPS |
| Горизонтальное разрешение | ≥ 1600–1800 ТВ-линий |
| Глубина цвета и гамма | 12-битная глубина цвета, цветовое пространство Rec.2020 |
| Цветовое искажение | Сверхнизкое (ΔC00 < 3) |
| Операционная система | Embedded Linux с поддержкой приложений/сети |
| Размеры PCB CCU | 120 мм x 168 мм (корпус, совместимый между уровнями) |
| Профиль головки камеры | Ультракомпактная Ø 28 мм (IP68 водонепроницаемость, без перегрева) |
| Аппаратные видеовыходы | 2x HDMI (1.4 + 2.0), DVI, 3G-SDI, порт NET, 3x USB 3.0 |
| Дисплей и интерфейс | Поддерживает 5-дюймовый или 7-дюймовый HD-сенсорный экран |
| Захват медиа | Запись напрямую на USB (MP4-видео / 8MP JPG-фото) |
Инженерные вопросы и OEM FAQ: CY2201K
В1: Каков точный ценовой контекст CY2201K по сравнению с FPGA 4K-системами?
О: Linux-модуль 8MT идеально закрывает разрыв между бюджетным и премиальным сегментом. Один PCB-модуль стоит примерно $2,500–$3,000 USD. Полностью собранный комплект стоит около $4,150 USD. Это делает его гораздо более доступным по сравнению с 4K-системами на FPGA, которые могут стоить $7,950 за однокристальную версию и более $14,000 за флагманские трехчиповые модели.
В2: Можно ли действительно использовать один и тот же внешний корпус CCU для 1080P и этой модели 4K?
О: Да, это его главное стратегическое преимущество. Внутренний посадочный контур PCB CY2201K точно совместим с нашими платами начального уровня 1080P. Вам нужно производить только один тип внешнего металлического корпуса для всей продуктовой линейки, резко сокращая затраты на пресс-формы и складские запасы.
В3: Что означает переход на 12-битный цвет для хирургов?
О: Стандартные системы 1080P используют 8-битный цвет. CY2201K обрабатывает необработанные данные напрямую с сенсора Sony в 12-битной глубине в гамме Rec.2020. Это дает экспоненциально более широкую палитру и обеспечивает сверхнизкое цветовое искажение (ΔC00 < 3). Для хирургов это означает невероятно тонкое различение глубоких красных оттенков, позволяя точно идентифицировать капилляры и хирургические границы при освещении нашими светодиодными источниками света.
В4: Как работает сетевая интеграция на этой Linux-платформе?
О: В отличие от базовых систем 1080P, 4K 8MT имеет встроенный сетевой порт (NET). Это позволяет системе бесшовно интегрироваться с нашим приложением для смартфона, предоставляя расширенные возможности, такие как удаленный просмотр операции в реальном времени, онлайн-трансляция и облачный обмен записанными клиническими MP4 и 8MP JPG.
Масштабируйте свой медицинский бренд
Разверните 4K-инфраструктуру CY2201K
Нужны ли вам полностью собранные камеры white-label или оптовые поставки PCB-модулей 8MT для локального SKD-производства, Camjoy готов масштабироваться вместе с вами.
